كيف يمكن للمشترين التحقق من صحة عينات القالب مقابل الرسومات الجزئية

قد تبدو العينة البلاستيكية المقولبة مقبولة ولكنها لا تزال تفشل في تلبية المتطلبات الهندسية لمكونات السيارات. يمكن أن تؤثر الانحرافات الصغيرة في الأبعاد على نقاط التثبيت، أو التوصيلات الملائمة، أو أسطح الغلق، أو محاذاة الأجزاء المجمعة. قبل الموافقة على قالب جديد للإنتاج، يحتاج المشترون إلى أدلة موثقة تثبت مطابقة العينات للرسومات والمواصفات المعتمدة.

في Dongke، نوصي بدمج فحص الأبعاد، والتحقق من المواد، وفحص المظهر، والاختبار الوظيفي في عملية الموافقة على العينات المنظمة. يساعد هذا النهج عملائنا على تحديد التناقضات مبكرًا وتوضيح التصحيحات الضرورية قبل أن تتحرك الأدوات نحو إصدار الإنتاج.

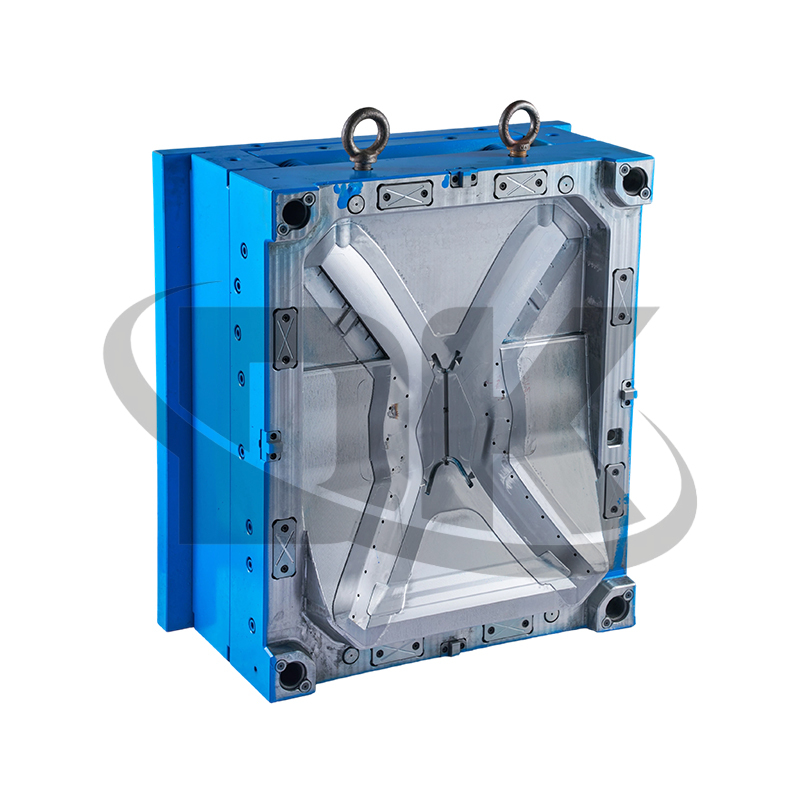

ل قوالب حقن البلاستيك للسيارات ، يجب أن يؤدي التحقق من صحة العينة إلى إنشاء اتصال واضح بين تصميم المنتج المعتمد والمكون المصبوب الفعلي ونتائج الفحص.

1. قم بإنشاء مراجعة الرسم الصحيحة

قبل قياس العينات، يجب على المشترين التأكد من أن فريق التفتيش يستخدم أحدث المستندات الهندسية المعتمدة. يمكن أن تؤدي مقارنة الجزء المصبوب برسم قديم إلى نتائج مضللة ونزاعات غير ضرورية.

توصي Dongke بالتأكد من المعلومات التالية قبل بدء الفحص:

• رقم الجزء، ومراجعة الرسم، ونموذج CAD ثلاثي الأبعاد القابل للتطبيق.
• الأبعاد المحددة والتفاوتات ومراجع الإسناد والمتطلبات الهندسية.
• درجة الراتنج المعتمدة واللون والمواد المضافة ومتطلبات المواد ذات الصلة.
• واجهات التجميع الهامة والخصائص الوظيفية.
• معايير المظهر السطحي وأي انحرافات معتمدة.

الرسم المنتفخ، ذو الأبعاد المرقمة المرتبطة بتقرير الفحص، يجعل من السهل تتبع كل خاصية. يجب أن يتفق الطرفان أيضًا على الوثيقة التي لها الأولوية إذا كان نموذج CAD والرسم ومواصفات الشراء تحتوي على معلومات متضاربة.

2. قياس الأبعاد الحرجة باستخدام المعدات المناسبة

يحدد فحص الأبعاد ما إذا كانت العينة المقولبة تقع ضمن نطاق التسامح المحدد. يجب أن تتوافق طريقة القياس مع هندسة المعالم والدقة المطلوبة وشروط الفحص.

• الفرجار والميكرومتر: مناسب للعديد من الأبعاد الخطية التي يمكن الوصول إليها وقياسات السُمك وفحوصات الميزات الأساسية.
• آلات قياس الإحداثيات (CMM): مفيد في الأشكال الهندسية المعقدة، ومواضع الثقب، وعلاقات مسند الإسناد، والتفاوتات الهندسية المحددة.
• أنظمة القياس البصري: مفيد للميزات الصغيرة والملفات الشخصية والمناطق التي يصعب فيها قياس الاتصال.
• أجهزة القياس والتركيبات المخصصة: مفيد للتحقق من ظروف الملاءمة القابلة للتكرار، أو أحجام الفتحات، أو واجهات التجميع.

ل example, a drawing may specify a mounting-hole position tolerance of 0.10 mm relative to defined datums. The inspection team must evaluate the actual position using the specified datum scheme and a suitable measurement method. This value is illustrative; the applicable tolerance must come from the approved project drawing.

في Dongke، نوصي بتسجيل البعد الاسمي والحدود العليا والدنيا والقياس الفعلي ونتائج النجاح أو الفشل. وهذا يجعل من السهل تحديد التناقضات ومناقشتها.

3. افحص كل تجويف ذي صلة

يمكن للقوالب متعددة التجاويف إنتاج أجزاء ذات خصائص أبعاد مختلفة لأن كل تجويف له هندسته الخاصة وظروف التشكيل المحلية. قد يؤدي فحص العينات من تجويف واحد فقط إلى إغفال التباين في مكان آخر في الأداة.

لذلك يجب على المشترين وضع خطة لأخذ العينات تتناول ما يلي:

• تحديد التجويف الذي أنتج كل عينة.
• قياس الخصائص المطلوبة لكل تجويف.
• مقارنة النتائج الخاصة بالتجويف لتحديد الاختلافات في الأبعاد.
• أخذ عينات إضافية عبر لقطات متتالية حيث يحتاج التكرار إلى التقييم.

ل a four-cavity mold, for example, samples should be traceable to cavities 1 through 4. Averaging measurements across cavities can conceal an individual cavity that produces out-of-tolerance parts. The required sample quantity and inspection scope should follow the customer's quality plan and the project's risk level.

4. التحقق من المتطلبات المادية والمظهر والوظيفية

مطابقة الأبعاد ليست سوى جزء واحد من الموافقة على العينة. يمكن للمكون أن يلبي أبعاد الرسم الخاصة به بينما لا يزال يفشل في معايير المظهر أو متطلبات التجميع.

تتضمن قائمة فحص التفتيش المقترحة ما يلي:

• التحقق من المواد: تأكد من أن درجة الراتنج ووثائق المواد ذات الصلة تتوافق مع المواصفات المعتمدة.
• التفتيش البصري: تحقق من الفلاش وعلامات الغرق والطلقات القصيرة وعلامات الحروق والخدوش والعيوب الأخرى وفقًا لمعايير القبول المتفق عليها.
• تقييم السطح: قم بمراجعة اللون واللمعان والملمس وعلامات البوابة المرئية حيثما أمكن ذلك.
• فحوصات التجميع: تأكد من أن مشابك التثبيت، والمثبتات، وأجزاء التزاوج، والواجهات مناسبة كما هو مقصود.
• الاختبارات الوظيفية: قم بإجراء اختبارات محددة للاحتفاظ أو الختم أو الحركة أو الوظائف الأخرى المطلوبة.

يجب توثيق شروط الاختبار حيثما يمكن أن تؤثر على النتائج. قد تتغير أبعاد الأجزاء البلاستيكية بعد طردها لأنها تبرد أو تنكمش أو تمتص الرطوبة. ولذلك يجب أن تكون فترة التكييف المتفق عليها ودرجة حرارة القياس وطريقة الاختبار متوافقة مع المواد المعمول بها ومتطلبات العملاء.

5. توثيق النتائج وحل حالات عدم المطابقة

يجب أن يوفر تقرير الفحص معلومات كافية لكل من المشتري والمورد لفهم حالة العينة دون الاعتماد على التوضيحات الشفهية.

يجب توثيق ومراجعة أي نتيجة لعدم التسامح. يمكن للفريق المسؤول بعد ذلك تحديد ما إذا كانت المشكلة تتطلب تعديل القالب أو تعديل العملية أو أخذ عينات إضافية أو انحرافًا معتمدًا رسميًا. ويجب فحص العينات المنقحة مقابل المتطلبات ذات الصلة قبل قبولها.

6. الموافقة على العينات قبل إصدار الإنتاج

يجب أن تكون الموافقة على العينة قرارًا موثقًا وليس تأكيدًا غير رسمي بأن الأجزاء تبدو مرضية. يجب على المشترين تحديد معايير القبول والمراجعين المسؤولين والتقارير المطلوبة والمشكلات المعلقة قبل مرحلة التجربة.

في Dongke، نوصي بالحفاظ على العينة المعتمدة وتقرير الأبعاد وسجلات المواد ومعلومات العملية المطبقة مرتبطة بنفس مراجعة المشروع. بالنسبة لبرامج السيارات التي تتطلب PPAP أو أي تقديم رسمي آخر، يجب أن تتبع حزمة الوثائق المتطلبات المحددة للعميل. لا تثبت الموافقة على العينة وحدها القدرة على المعالجة على المدى الطويل، لذلك قد تكون ضوابط الإنتاج المستمرة ضرورية أيضًا.

جعل الموافقة على العينة مبنية على الأدلة

يتطلب التحقق من صحة العينات المقولبة مقابل الرسومات الهندسية أكثر من مجرد التحقق من بعض الأبعاد. يجب على المشترين تأكيد المراجعة الصحيحة، واستخدام معدات القياس المناسبة، وفحص التجاويف ذات الصلة، والتحقق من متطلبات المواد والمظهر، وتوثيق النتائج.

في Dongke، نحن نشجع عملاء السيارات على تحديد هذه المتطلبات قبل بدء تجارب العفن. تساعد معايير الفحص الواضحة وسجلات الموافقة التي يمكن تتبعها كلا الطرفين على تحديد المشكلات وتنسيق الإجراءات التصحيحية وإنشاء أساس موثوق لإصدار الإنتاج.
